设备安装铸铁平台用方板地脚螺栓锚固系统

　　铸铁平台使用方板地脚螺栓、地脚螺栓套管使用钢管材质。方板地脚螺栓的材料为40CrNiMo；M24调整螺栓使用45钢材质；

　　调整垫铁的尺寸为长度160mm×宽度80mm×高度50mm，单件调整垫铁允许的承载力1000kg，用于支撑单块铁地板的调整垫铁数量为21块，全部铁地板须配备1743套调整垫铁；

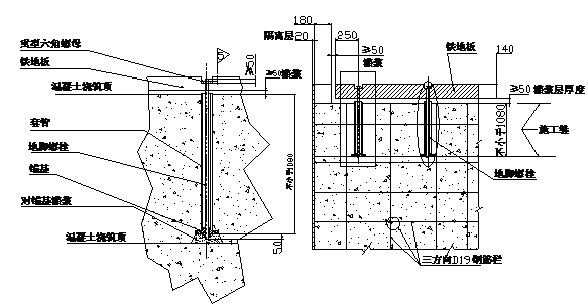

　　预埋方板地脚螺栓时，通过调节安装在方板上的四个M12螺钉，调整好预埋方板螺栓的位置，如图所示。

　　平台调整完成后的精度要求

　　设备平台全部表面的水平精度在0.5mm/m、2mm/全面以内；铁地板组并时，其相互衔接部位的基准沟槽前后段差在0.5mm以内，衔接部位的铁地板上表面高低段差在0.5mm以内；

　　垫铁辅具：包括垫铁安装辅具。

　　全部检测器具：至少包括辅助定位夹具、水准仪、合象水平仪、桥尺、辅助器具等；

　　其它工具：包括重型套筒扳手、力矩扳手等。

　　二次灌浆料：包括质量块预留孔的灌浆料；以及铁地板和质量块之间的灌浆料；
